山東風機的改進與數值驗證
風機在我國的使用非常廣泛，為什么這么說呢，因?yàn)轱L(fēng)機在我國涵蓋了眾多行業，其工業、農業等等都有涉及，但很多人反映風機的噪音特別大，有沒有什么方法可以改進一下，下面咱們就跟隨實力風機一起來了解一下山東風機的改進和數值驗證的方法!
1、風機改進方案
由于蝸舌是山東風機的主要噪聲源，且蝸舌的改動成本較低，對離心風機其他性能的影響較小，所以本文通過改變蝸舌間隙和蝸舌傾角的方法對離心風機的蝸舌進行改進。經多次試驗后，獲得很理想的改進結果如圖7所示。改進型風機蝸舌圓弧半徑R2=25 mm，蝸舌傾角θ2=18°，蝸舌間隙t2=33 mm.
2、數值驗證
如第三節所述，采用Fluent軟件模擬改進型風機的內部流場。由于蝸舌是風機內部主要噪聲源，因此首先觀測改進后蝸舌處噪聲源強度的變化情況，兩種風機蝸舌處噪聲頻譜如圖8所示。相對于原型風機，改進型風機在72.6 Hz、200 Hz和400 Hz上的峰值明顯降低，表明改進后風機主要噪聲源蝸舌處的噪聲強度降低了。
由于在該山東風機中，蝸舌與葉片都是風機內部不可忽視的噪聲源，因此以蝸舌部位和葉片為聲源區域采用FW-H方程進行噪聲的計算分析，在出氣口中心建立觀測點，所得聲壓隨時間的變化如圖所示。相對于原型風機，改進型風機的聲壓幅值降低了2.38 Pa。圖10給出了蝸舌和葉片激發的噪聲頻譜，相對于原型風機，改進型風機在渦脫頻率和基頻上的峰值均有所降低。

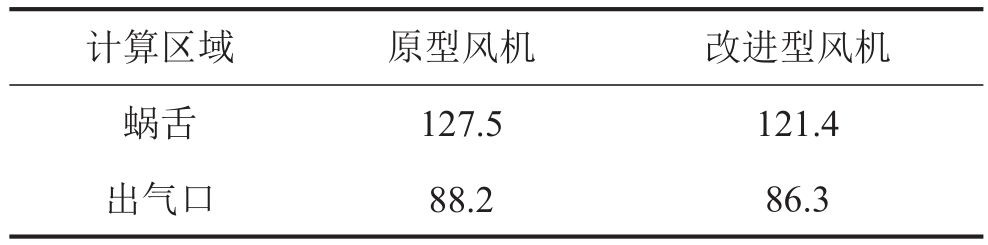

原型風機和改進型風機在不同部位的總A聲壓級計算結果如表所示。風機改進后，在主要噪聲源蝸舌處總A聲壓級降低了6.1 dB，在出口處總A聲壓級降低了1.9 dB。所以，通過改進離心風機的蝸舌間隙和傾角可以有效的降低風機噪聲。
上述內容就是實力風機為大家?guī)淼?a href="http://www.tm0000.cn">山東風機的改進與數值驗證，大家可以從風機改進后的數值里看出風機的改進效果，可見，通過改進離心風機的蝸舌間隙和傾角可以有效的降低風機噪聲是正確的結論。
