真的假的?葉片數會影響高壓離心風機性能?
葉片數是與風機氣動性能直接相關的重要參數，葉片數過少會導致葉輪流道產生二次渦流，而過多的葉片數會使氣體有效流通面積減少，造成葉輪入口沖擊損失和沿程摩擦損失加劇，同時也會增加葉輪主軸的負荷，降低高壓風機的全壓和效率。因此，每種葉輪都存在著優良的葉片數，使高壓離心風機的性能更好。
為研究葉片數量對高壓離心風機的影響，在原型機9個葉片的基礎上，選用8個和12個葉片的改進風機分別進行數值計算，對計算結果進行分析。
圖5示出了高壓風機在進口流速為15m/s（進口流量為2857m3/h）時3種葉片數葉輪的全壓分布情況。可以看出，葉片前緣附近存在明顯的低壓區，這是由于氣體進入葉輪流道后，流動方向由軸向改為徑向的過程中與葉片前緣發生沖撞造成的，這些低壓區在各葉片間流道呈不對稱分布。隨著葉片數的增加，單個葉片間流道的流通截面減小，高壓流體所占的比例增加，葉輪出口全壓增大。

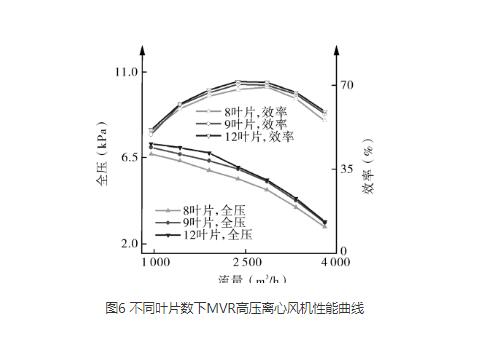

圖6示出了不同葉片數下的風機性能曲線。從圖可見，在小流量區域，全壓隨著葉片數的增加而提升的幅度相對較大，這是因?yàn)?葉片和9葉片葉輪的葉片間流道較大，當流量過低時，主氣流集中于葉片壓力面，不能將葉片間流道完全充滿，在葉片吸力面會產生大量的渦流，造成壓力損失。12葉片葉輪的葉片間流道較小，利于改善氣流的分布。隨著流量增加，同一工況下，不同葉片數風機全壓間的差距縮小，這是由于低葉片數葉輪的葉片間流道也逐步被氣流充滿，降低了渦流損失。此時，葉輪內的摩擦損失成為壓力降低的主導因素，多葉片數意味著更多的摩擦，所以葉片數的增加對全壓的提升不再明顯。相比于原型機，8葉片的葉輪將導致風機全壓在全流量工況下都減小，而12葉片的葉輪則能在全流量工況下都對風機全壓有所提升，這種提升在小流量工況時相對明顯。
此外，從流量-效率曲線可以看出，葉片數的改變并沒有影響高壓離心風機的高效率工況區域，3種葉片數的風機高效率工況區域都是在2200～2900m3/h之間。與原型機相比，采用8葉片的葉輪將導致風機效率降低，而采用12葉片的葉輪則有利于風機效率的提升，該改進方案可提高風機效率約2%。
上述內容便是高壓風機廠家為大家介紹的葉片數對高壓離心風機性能的影響，可以看出，這種影響力是確實存在的，所以大家在選購高壓風機時對于葉片數也要好好把握一下。
